Transmisión de imágenes de FLIR A400/A700

Neto:
NETO: $0
CON IVA: $0

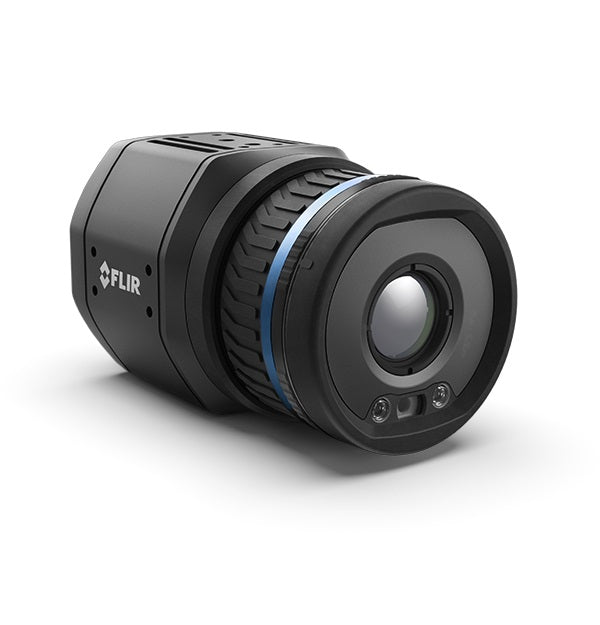

CÁMARA TERMOGRÁFICA DE MONTAJE FIJO

Las cámaras de transmisión de termografías de la serie FLIR A400/A700 ofrecen las funciones de monitorización necesarias para detectar e identificar de forma precisa los posibles problemas térmicos en los procesos de fabricación e industriales. Gracias a sus diferentes opciones del campo de visión, las funciones de multitransmisión, el control de enfoque motorizado y la función opcional de transmisión radiométrica comprimida mediante Wi-Fi, estas soluciones de cámaras fijas pueden encargarse de los problemas más complejos relacionados con objetivos de vigilancia a distancia. Su fácil configuración le permite adaptar este sistema de monitorización a las necesidades de calidad, productividad, mantenimiento y seguridad de su empresa.

*Este producto es a pedido (Entrega 45 días)

VER FICHA TÉCNICA

ESPECIFICACIONES
DESCRIPCIÓN GENERAL
Precisión
±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de entre 15 y 35 °C (de 59 a 95 °F) y temperatura del objeto superior a 0 °C (32 °F)
Montaje sobre base
4× M4 en cuatro lados
Codificado
Transmisión de vídeo GVSP: sin comprimir Transmisión radiométrica GVSP: temperatura lineal y radiométrico de FLIR
Material de la carcasa
Aluminio
Resolución de IR
320 × 240
Rango de temperatura del objeto
De –20 a 120 °C (de –4 a 248 °F), de 0 a 650 °C (de 32 a 1202 °F), de 300 a 2000 °C (de 572 a 3632 °F)
Tamaño (L. × An. × Al.)
123 × 77 × 77 mm (4,84" × 3,03" × 3,03")
Sensibilidad térmica/NETD
Depende de la lente
Peso
0,82 kg (1,8 lb), solo cámara
Mejora de contraste
Transmisión de vídeo GVSP: FSX®/ecualización de histograma (solo IR)
Transmisión múltiple
No, solo un flujo
Screen EST Mode
No
ALIMENTACIÓN
Funcionamiento con alimentación externa
24/48 V CC, 8 W máx.
Conexión de alimentación
Codificación A de 12 clavijas de M12, macho (compartido con E/S digital)
Consumo de energía
• 7,5 W a 24 V CC típico • 7,8 W a 48 V CC típico • 8,1 W a 48 V PoE típico
External Voltage
Allowed range 18–56 V DC
CONEXIONES Y COMUNICACIONES
Entradas digitales
2× con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V
Salidas digitales
3× con aislamiento óptico, de 0 a 48 V CC, 350mA máx., optorrelé de estado sólido, 1× específico como salida de fallos (NC)
Ethernet
Para control, resultados, imagen y potencia
Comunicación Ethernet
• GigE Vision ver. 1.2 De conformidad con el protocolo GenlCam de API del cliente • TCP/IP de enchufe de FLIR
Tipo de conector Ethernet
Codificación X de 8 pines M12, hembra; RP-SMA, hembra
Alimentación por Ethernet
Alimentación por Ethernet, PoE IEEE 802.3af clase 3
Protocolos de Ethernet
• IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (servidor), FTP (cliente) SMTP, DHCP, MDNS (Bonjour), uPnP
Estándar Ethernet
IEEE 802.3
Tipo de Ethernet
1000 Mb/s
RS-232
N/D
Wifi
Función opcional comprada por separado: RP-SMA, conector hembra
Interfaz Ethernet
Con cable, Wi-Fi (opcional)
Multicast
Unicast
GENERACIÓN DE IMÁGENES Y ÓPTICA
Lentes disponibles
6°, 24°, 14° y 42°
Paso del detector
24 µm
Matriz de plano focal (FPA)
Microbolómetro no refrigerado
Enfoque
Contraste de un disparo, motorizado y manual
Frecuencia de la imagen
30 Hz
Transmisión de vídeo IR radiométrico
Protocolo GVSP (GigE Vision)
Rango espectral
De 7,5 a 14 µm
Resolución de transmisión
Transmisión de vídeo GVSP: 640 × 480 píxeles Transmisión radiométrica GVSP: 320 × 240 píxeles
Transmisión de vídeo
Protocolo GVSP (GigE Vision)
Superposición
Con/sin
Cámara visible
Accesorio opcional
MEDICIÓN Y ANÁLISIS
Óptica externa y corrección de ventanas
Basada en la entrada de la transmisión y temperatura de la óptica/ventana
Correcciones de medición
Parámetros globales del objeto
Corrección de temperatura aparente reflejada
Basada en la entrada de la temperatura reflejada
MEDIOAMBIENTAL
Corrección de transmisión atmosférica
Basada en los datos de distancia, temperatura atmosférica y humedad relativa
EMC
• ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (campo magnético) • FCC 47 CFR Parte 15 Clase B (emisiones de EE. UU.) • ISO 13766-1 (EMC: maquinaria para mover la tierra y construir edificios) • EN ISO 14982 (EMC: maquinaría de la industria agrícola y forestal)
Corrección de emisividad
Variable de 0,01 a 1,0
Protección
IEC 60529, IP 54, IP66 con accesorio
Humedad (operativa y de almacenamiento)
IEC 60068-2-30/24 horas, 95 % de humedad relativa, de 25 a 40 °C (de 77 a 104 °F)/2 ciclos
Rango de temperatura operativa
De –20 a 50 °C (de –4 a 122 °F): • De –20 a 40 °C (de –4 a 104 °F) (al aire libre) • De 40 a 50 °C (de 104 a 122 °F) (montado en accesorio de placa refrigerante) Temperatura máxima del estuche para la cámara: 65 °C (149 °F)
Espectro de radio
• FCC 47 CFR Parte 15 Clase C (banda de 2,4 GHz de EE. UU.) • FCC 47 CFR Parte 15 Clase E (banda de 5 GHz de EE. UU.) • RSS-247 (banda de 2,4 y 5 GHz de Canadá) • ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz de la UE) • ETSI EN 301 893 V2.1.1 (banda de 5 GHz de la UE)
Golpes
IEC 60068-2-27, 25 g
Montaje en trípode
UNC ¼″-20 en dos lados
Vibración
• IEC 60068-2-6, 0,15 mm de 10 a 58 Hz y 2 g de 58 a 500 Hz, sinusoidal • IEC 61373 Cat 1 (vía férrea)
Corrosión
• ISO 12944 C4 G o H • EN60068-2-11
RADIOMETRÍA
Image Source
GVSP video streaming: visual / IR / MSX® (visual camera is an optional feature) GVSP radiometric streaming: IR camera

ACCESORIOS

Opciones disponibles por separado.

  • IR LENS, F=29 MM, 14° (T300241)
  • CABLE M12 TO PIGTAIL, 10 M (T911853ACC)
  • GIGABIT POE INJECTOR 15 W (T199507)
  • IR LENS, F=10 MM, 42° (T300239)
  • ETHERNET CABLE M12 TO RJ45, 10 M (T911855ACC)
  • OPTION, VISUAL CAMERA INCLUDING MSX® (T300295)
  • ANTENNA FOR WLAN 2.4/5 GHZ (T911850ACC)
  • HARD CASE FOR THE FLIR A400/A700 SERIES (T300163)
  • IP HOOD FOR LENS (T300075ACC)
  • HARD CASE FOR THE FLIR A400/A700 SERIES (T300163ACC)
  • GIGABIT POE INJECTOR 16 W (T911183)
  • CONNECTOR CAP KIT (T300202)
  • OPTION, WI-FI INCLUDING ANTENNA
  • CABLE M12 TO PIGTAIL, 2 M (T911852ACC)
  • ETHERNET CABLE CAT6, 2M (T951004ACC)
  • IR LENS, F=17 MM, 24° (T300240)
  • A-SERIES CONNECTION BOARD (T300268ACC)
  • ETHERNET CABLE M12 TO RJ45, 2 M (T911854ACC)
  • ETHERNET CABLE M12 TO RJ45F, 0.3 M (T911869ACC)
