Descripción

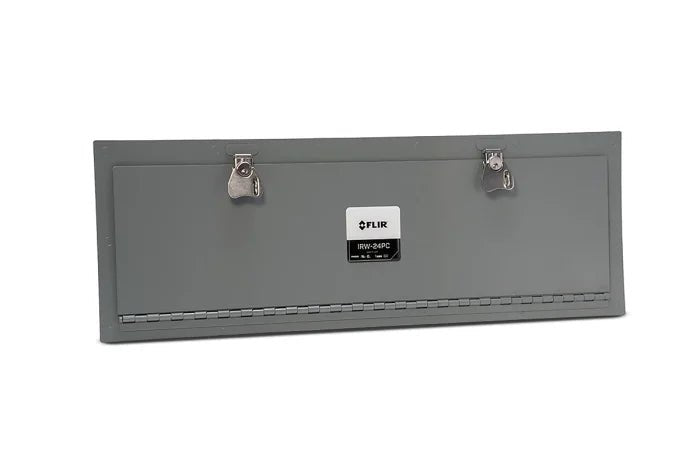

Ventana Infrarroja FLIR IRW-24PC de 24" con Marco de Aluminio

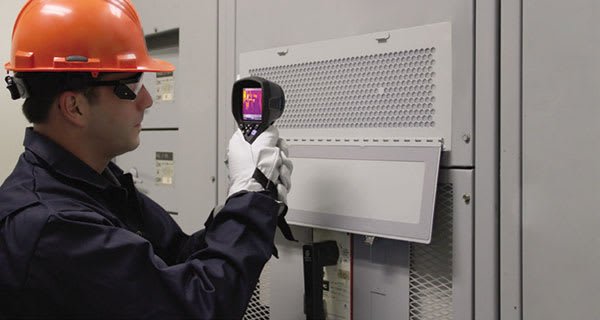

La FLIR IRW-24PC (InfraRed Window) de 24 pulgadas con sistema Pirma-Lock es la solución de gran formato para inspecciones termográficas de equipos eléctricos de alta tensión, subestaciones y tableros de gran tamaño sin necesidad de abrir paneles energizados, eliminando riesgos de arco eléctrico y cumpliendo con NFPA 70E.
Características Principales
- Tamaño de gran formato: 24" (610 mm) - ideal para equipos de alta tensión y subestaciones
- Sistema Pirma-Lock: Mecanismo de cierre hermético patentado de alta seguridad
- Material óptico: Cristal de calcogenuro de alta transmisión infrarroja
- Transmisión IR: >95% en espectro de onda larga (LWIR 7.5-14 μm)
- Marco de aluminio reforzado: Construcción robusta para instalaciones permanentes en ambientes industriales
- Clasificación NEMA 4X / IP66: Sellado hermético contra polvo, humedad y ambientes extremos
- Compatible con todas las cámaras térmicas FLIR
- Instalación permanente: Montaje fijo en puertas de tableros y gabinetes de gran tamaño
- Certificación UL: Cumple estándares internacionales de seguridad eléctrica
- Garantía del cristal IR: 10 años contra defectos de fabricación
Sistema Pirma-Lock Patentado
- ✓ Cierre hermético de alta seguridad con llave
- ✓ Previene acceso no autorizado a equipos críticos
- ✓ Mantiene clasificación NEMA 4X incluso después de múltiples aperturas
- ✓ Facilita limpieza y mantenimiento del cristal IR
- ✓ Sistema de sellado redundante para máxima confiabilidad
Ventajas del Formato 24"
- ✓ Área de visualización máxima para equipos de gran tamaño
- ✓ Permite inspección completa de múltiples componentes simultáneamente
- ✓ Ideal para subestaciones eléctricas y tableros de alta tensión
- ✓ Reduce necesidad de múltiples ventanas en equipos grandes
- ✓ Optimiza programas de mantenimiento predictivo en instalaciones críticas
Beneficios de Seguridad
- ✓ Elimina necesidad de abrir tableros energizados (riesgo cero de arco eléctrico)
- ✓ Cumple con NFPA 70E, IEEE 1584 y normativas de seguridad eléctrica
- ✓ Permite inspecciones bajo carga sin interrumpir operaciones críticas
- ✓ Protege al personal técnico durante mantenimiento predictivo
- ✓ Reduce tiempos de inspección hasta 75%
- ✓ Elimina permisos de trabajo en caliente (hot work permits)
- ✓ Disminuye costos de seguros y riesgos laborales
- ✓ Aumenta frecuencia de inspecciones sin riesgos adicionales
Aplicaciones Industriales
- Inspección termográfica de subestaciones eléctricas de alta tensión
- Mantenimiento predictivo en plantas generadoras de energía
- Monitoreo de switchgear y equipos de distribución de gran tamaño
- Auditorías eléctricas en minería de gran escala
- Programas de confiabilidad en infraestructura crítica
- Inspección de transformadores de potencia y equipos de transmisión
- Cumplimiento de normativas de seguridad eléctrica en alta tensión
- Mantenimiento de centros de datos y salas eléctricas principales
Sectores de Aplicación en Chile
- Minería: Subestaciones principales, salas eléctricas de alta tensión, centros de control
- Energía: Plantas generadoras, subestaciones de transmisión y distribución, parques eólicos/solares
- Industria pesada: Plantas de celulosa, siderúrgicas, cementeras, procesamiento de minerales
- Infraestructura crítica: Hospitales, aeropuertos, centros de datos, metro
- Servicios eléctricos: Empresas de transmisión y distribución eléctrica
- Puertos y terminales: Instalaciones portuarias con equipos de alta potencia
Especificaciones Técnicas
- Diámetro de apertura: 24" (610 mm)
- Sistema de cierre: Pirma-Lock con llave de seguridad
- Rango espectral: 7.5 - 14 μm (onda larga LWIR)
- Transmisión infrarroja: >95%
- Material del cristal: Calcogenuro de alta pureza
- Material del marco: Aluminio anodizado de alta resistencia
- Clasificación ambiental: NEMA 4X / IP66
- Temperatura de operación: -40°C a +85°C
- Resistencia al impacto: IK10 (máxima protección)
- Espesor de montaje: Compatible con puertas de 2-5 mm
- Peso: Aproximadamente 8 kg
- Color: Gris industrial estándar
Instalación y Mantenimiento
- Instalación permanente mediante kit de montaje reforzado incluido
- Requiere perforación de 24" en puerta de tablero o panel
- Sellado hermético con junta de neopreno de alta resistencia incluida
- Sistema Pirma-Lock permite acceso para limpieza sin comprometer sellado
- Limpieza periódica con paño suave y alcohol isopropílico
- Inspección anual del sistema de sellado recomendada
Normativas y Certificaciones
- ✓ NFPA 70E - Seguridad eléctrica en lugares de trabajo
- ✓ IEEE 1584 - Guía para realizar cálculos de arco eléctrico
- ✓ UL Listed - Certificación de seguridad
- ✓ NEMA 4X / IP66 - Protección ambiental máxima
- ✓ IK10 - Máxima resistencia al impacto
- ✓ RoHS Compliant - Libre de sustancias peligrosas
- ✓ ISO 9001 - Fabricación bajo estándares de calidad
Comparación de Tamaños de Ventanas IR
| Modelo | Tamaño | Aplicación Ideal |
|---|---|---|
| IRW-2C | 2" | Tableros pequeños, equipos compactos |
| IRW-3C | 3" | Tableros medianos, CCM estándar |
| IRW-4C | 4" | Tableros grandes, media tensión |
| IRW-24PC | 24" | Subestaciones, alta tensión, equipos críticos |
Retorno de Inversión (ROI)
- Reduce tiempo de inspección en equipos grandes hasta 80%
- Elimina costos de permisos de trabajo en caliente
- Aumenta frecuencia de inspecciones sin costos adicionales
- Previene fallas catastróficas mediante detección temprana
- Reduce primas de seguros por mejora en seguridad
- Amortización típica en 6-12 meses en instalaciones críticas
Ventajas de Comprar con Colvin y Cía
- ✓ Distribuidor oficial autorizado FLIR en Chile
- ✓ Stock local con despacho inmediato a todo Chile
- ✓ Asesoría técnica especializada para instalación en alta tensión
- ✓ Garantía oficial del fabricante (10 años en cristal IR, 2 años en marco)
- ✓ Soporte post-venta y servicio técnico especializado
- ✓ Capacitación en termografía y seguridad eléctrica
- ✓ Cotizaciones para proyectos de múltiples ventanas
- ✓ Factura y boleta electrónica
Contenido del Paquete
- Ventana infrarroja FLIR IRW-24PC (24")
- Marco de aluminio con sistema Pirma-Lock
- Kit de montaje completo reforzado (tornillos y herrajes)
- Junta de sellado de neopreno de alta resistencia
- Llaves de seguridad Pirma-Lock (2 unidades)
- Plantilla de instalación de gran formato
- Manual de instalación y uso en español
- Certificado de garantía
Inversión crítica para programas de mantenimiento predictivo en minería, energía, industria pesada e infraestructura crítica que requieren inspecciones termográficas seguras de equipos de alta tensión y gran tamaño sin interrumpir operaciones ni exponer al personal a riesgos de arco eléctrico.
