Descripción

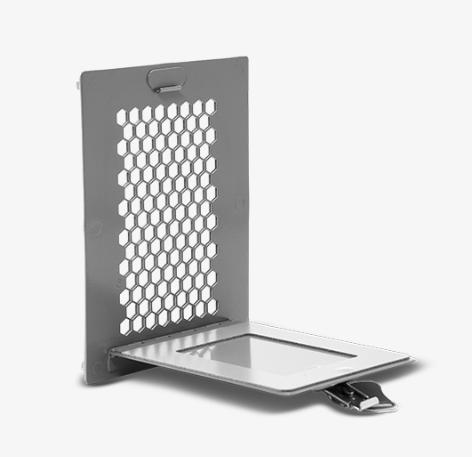

Ventana Infrarroja FLIR IRW-6PC de 6" con Marco de Aluminio y Sistema Pirma-Lock
La FLIR IRW-6PC (InfraRed Window) de 6 pulgadas con sistema Pirma-Lock es una ventana infrarroja de formato mediano para inspecciones termográficas de equipos eléctricos de media tensión y tableros de gran tamaño sin necesidad de abrir paneles energizados, eliminando riesgos de arco eléctrico y cumpliendo con normativas NFPA 70E.
Características Principales
- Tamaño de 6 pulgadas: Formato mediano ideal para equipos de media tensión
- Sistema Pirma-Lock: Mecanismo de cierre hermético patentado de alta seguridad
- Material óptico: Cristal de calcogenuro de alta transmisión infrarroja
- Transmisión IR: >95% en espectro de onda larga (LWIR 7.5-14 μm)
- Marco de aluminio reforzado: Construcción robusta para instalación permanente
- Clasificación NEMA 4X / IP66: Sellado hermético contra polvo, humedad y ambientes industriales
- Compatible con todas las cámaras térmicas FLIR
- Instalación permanente: Montaje fijo en puertas de tableros y gabinetes
- Certificación UL: Cumple estándares internacionales de seguridad eléctrica
- Garantía del cristal IR: 10 años contra defectos de fabricación
Sistema Pirma-Lock Patentado
- ✓ Cierre hermético de alta seguridad con llave
- ✓ Previene acceso no autorizado a equipos críticos
- ✓ Mantiene clasificación NEMA 4X incluso después de múltiples aperturas
- ✓ Facilita limpieza y mantenimiento del cristal IR
- ✓ Sistema de sellado redundante para máxima confiabilidad
Ventajas del Formato 6"
- ✓ Área de visualización amplia para equipos de media tensión
- ✓ Permite inspección de múltiples componentes simultáneamente
- ✓ Ideal para tableros de distribución y centros de control de motores (CCM)
- ✓ Balance perfecto entre área de visualización y facilidad de instalación
- ✓ Reduce necesidad de múltiples ventanas en tableros medianos
Beneficios de Seguridad
- ✓ Elimina necesidad de abrir tableros energizados (riesgo cero de arco eléctrico)
- ✓ Cumple con NFPA 70E, IEEE 1584 y normativas de seguridad eléctrica
- ✓ Permite inspecciones bajo carga sin interrumpir operaciones críticas
- ✓ Protege al personal técnico durante mantenimiento predictivo
- ✓ Reduce tiempos de inspección hasta 75%
- ✓ Elimina permisos de trabajo en caliente (hot work permits)
- ✓ Disminuye costos de seguros y riesgos laborales
- ✓ Aumenta frecuencia de inspecciones sin riesgos adicionales
Aplicaciones Industriales
- Inspección termográfica de tableros de media tensión
- Mantenimiento predictivo en subestaciones eléctricas
- Monitoreo de centros de control de motores (CCM) medianos y grandes
- Auditorías eléctricas en minería, energía y manufactura
- Programas de confiabilidad y mantenimiento basado en condición (CBM)
- Inspección de switchgear y equipos de distribución
- Cumplimiento de normativas de seguridad eléctrica corporativas
- Mantenimiento de tableros principales de distribución
Sectores de Aplicación en Chile
- Minería: Subestaciones, salas eléctricas, centros de control de procesos
- Energía: Plantas generadoras, subestaciones de distribución
- Industria: Plantas de celulosa, manufactura, procesamiento de alimentos
- Infraestructura: Hospitales, centros de datos, edificios corporativos
- Servicios eléctricos: Empresas de mantenimiento y auditoría eléctrica
- Comercial: Centros comerciales, hoteles, edificios de oficinas
Especificaciones Técnicas
- Diámetro de apertura: 6" (152 mm)
- Sistema de cierre: Pirma-Lock con llave de seguridad
- Rango espectral: 7.5 - 14 μm (onda larga LWIR)
- Transmisión infrarroja: >95%
- Material del cristal: Calcogenuro de alta pureza
- Material del marco: Aluminio anodizado de alta resistencia
- Clasificación ambiental: NEMA 4X / IP66
- Temperatura de operación: -40°C a +85°C
- Resistencia al impacto: IK08
- Espesor de montaje: Compatible con puertas de 2-4 mm
- Peso: Aproximadamente 1.5 kg
- Color: Gris industrial estándar
Instalación y Mantenimiento
- Instalación permanente mediante kit de montaje incluido
- Requiere perforación de 6" en puerta de tablero o panel
- Sellado hermético con junta de neopreno incluida
- Sistema Pirma-Lock permite acceso para limpieza sin comprometer sellado
- Limpieza periódica con paño suave y alcohol isopropílico
- Inspección anual del sistema de sellado recomendada
Normativas y Certificaciones
- ✓ NFPA 70E - Seguridad eléctrica en lugares de trabajo
- ✓ IEEE 1584 - Guía para realizar cálculos de arco eléctrico
- ✓ UL Listed - Certificación de seguridad
- ✓ NEMA 4X / IP66 - Protección ambiental
- ✓ IK08 - Resistencia al impacto
- ✓ RoHS Compliant - Libre de sustancias peligrosas
Comparación de Tamaños de Ventanas IR
| Modelo | Tamaño | Aplicación Ideal |
|---|---|---|
| IRW-3C | 3" | Tableros medianos, CCM estándar |
| IRW-4C | 4" | Tableros grandes, media tensión |
| IRW-6PC | 6" | Equipos medianos/grandes, subestaciones |
| IRW-24PC | 24" | Subestaciones, alta tensión, equipos críticos |
Retorno de Inversión (ROI)
- Reduce tiempo de inspección en equipos medianos hasta 70%
- Elimina costos de permisos de trabajo en caliente
- Aumenta frecuencia de inspecciones sin costos adicionales
- Previene fallas mediante detección temprana
- Reduce primas de seguros por mejora en seguridad
- Amortización típica en 4-8 meses en instalaciones industriales
Ventajas de Comprar con Colvin y Cía
- ✓ Distribuidor oficial autorizado FLIR en Chile
- ✓ Stock local con despacho inmediato a todo Chile
- ✓ Asesoría técnica especializada para instalación
- ✓ Garantía oficial del fabricante (10 años en cristal IR, 2 años en marco)
- ✓ Soporte post-venta y servicio técnico
- ✓ Capacitación en termografía y seguridad eléctrica
- ✓ Cotizaciones para proyectos de múltiples ventanas
- ✓ Factura y boleta electrónica
Contenido del Paquete
- Ventana infrarroja FLIR IRW-6PC (6")
- Marco de aluminio con sistema Pirma-Lock
- Kit de montaje completo (tornillos y herrajes)
- Junta de sellado de neopreno
- Llaves de seguridad Pirma-Lock (2 unidades)
- Plantilla de instalación
- Manual de instalación y uso en español
- Certificado de garantía
Accesorios Opcionales
- Llaves de seguridad Pirma-Lock adicionales
- Juntas de sellado de repuesto
- Kit de limpieza para cristal IR
Inversión esencial para programas de mantenimiento predictivo en minería, energía, industria y servicios eléctricos que requieren inspecciones termográficas seguras de equipos de media tensión sin interrumpir operaciones ni exponer al personal a riesgos de arco eléctrico.
