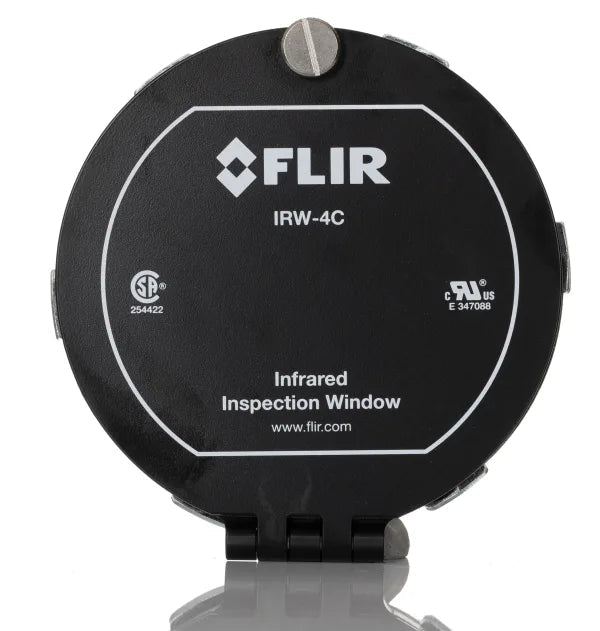

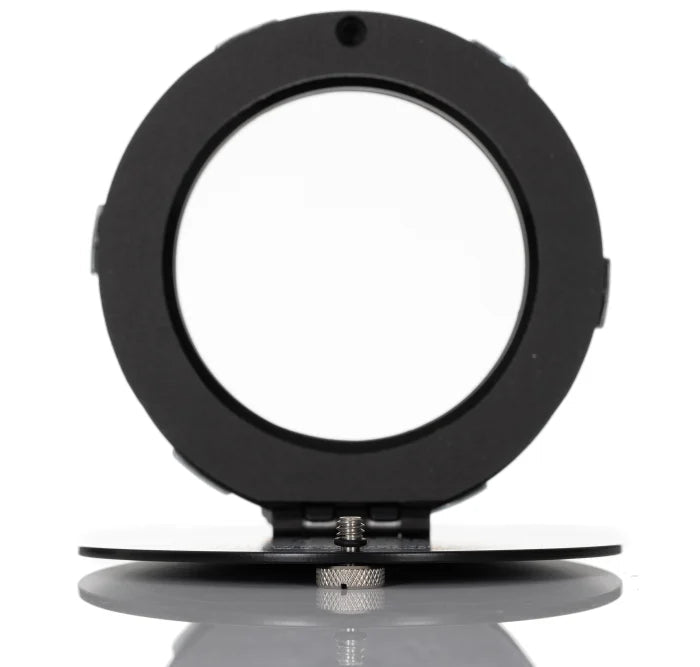

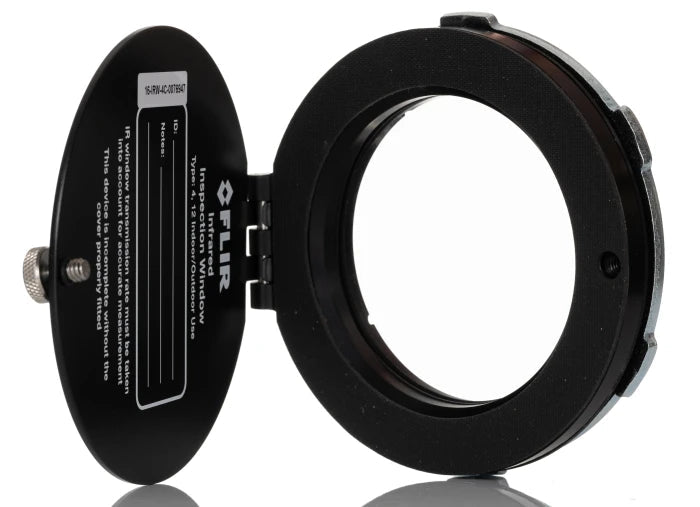

Ventana Infrarroja FLIR IRW-4C 4" para Inspección Eléctrica Segura
La FLIR IRW-4C (InfraRed Window) de 4 pulgadas permite realizar inspecciones termográficas de tableros eléctricos y equipos de media tensión sin necesidad de abrir paneles energizados, eliminando riesgos de arco eléctrico y cumpliendo con normativas NFPA 70E.
Características Principales
- Diámetro de ventana: 4" (100 mm) - ideal para inspección de equipos de mayor tamaño
- Material óptico: Cristal de calcogenuro de alta transmisión infrarroja
- Transmisión IR: >95% en espectro de onda larga (LWIR 7.5-14 μm)
- Marco de aluminio reforzado: Construcción robusta para instalación permanente
- Clasificación NEMA 4X / IP66: Sellado hermético contra polvo, humedad y ambientes industriales
- Compatible con todas las cámaras térmicas FLIR
- Instalación permanente: Montaje fijo en puertas de tableros y gabinetes eléctricos
- Certificación UL: Cumple estándares internacionales de seguridad eléctrica
- Garantía del cristal IR: 10 años contra defectos de fabricación

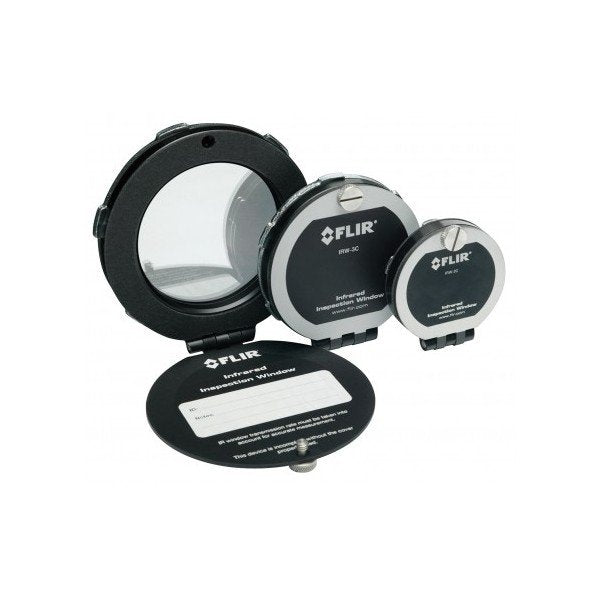

Ventajas sobre Modelo 3"
- ✓ Mayor área de visualización (33% más que IRW-3C)
- ✓ Ideal para equipos de media tensión y CCM grandes
- ✓ Permite inspección de múltiples componentes simultáneamente
- ✓ Reduce necesidad de múltiples ventanas en tableros grandes
Beneficios de Seguridad
- ✓ Elimina necesidad de abrir tableros energizados (riesgo cero de arco eléctrico)
- ✓ Cumple con NFPA 70E, IEEE 1584 y normativas de seguridad eléctrica
- ✓ Permite inspecciones bajo carga sin interrumpir operaciones críticas
- ✓ Protege al personal técnico durante mantenimiento predictivo
- ✓ Reduce tiempos de inspección hasta 75%
- ✓ Elimina permisos de trabajo en caliente (hot work permits)
- ✓ Disminuye costos de seguros y riesgos laborales
Aplicaciones Industriales
- Inspección termográfica de tableros de media tensión (hasta 36 kV)
- Mantenimiento predictivo en subestaciones eléctricas
- Monitoreo de centros de control de motores (CCM) de gran tamaño
- Auditorías eléctricas en minería, energía y manufactura pesada
- Programas de confiabilidad y mantenimiento basado en condición (CBM)
- Inspección de switchgear, transformadores y equipos críticos
- Cumplimiento de normativas de seguridad eléctrica corporativas
Sectores de Aplicación en Chile
- Minería: Subestaciones, salas eléctricas, centros de control de procesos
- Energía: Plantas generadoras, subestaciones de transmisión y distribución
- Industria: Plantas de celulosa, manufactura, procesamiento de alimentos
- Infraestructura: Hospitales, centros de datos, edificios corporativos
- Servicios eléctricos: Empresas de mantenimiento y auditoría eléctrica
Especificaciones Técnicas
- Diámetro de apertura: 4" (100 mm)
- Rango espectral: 7.5 - 14 μm (onda larga LWIR)
- Transmisión infrarroja: >95%
- Material del cristal: Calcogenuro de alta pureza
- Material del marco: Aluminio anodizado
- Clasificación ambiental: NEMA 4X / IP66
- Temperatura de operación: -40°C a +85°C
- Resistencia al impacto: IK08
- Espesor de montaje: Compatible con puertas de 1-3 mm
- Peso: Aproximadamente 0.5 kg
Instalación y Mantenimiento
- Instalación permanente mediante kit de montaje incluido
- Requiere perforación de 4" en puerta de tablero
- Sellado hermético con junta de neopreno incluida
- Sin mantenimiento requerido (cristal autolimpiante)
- Limpieza ocasional con paño suave y alcohol isopropílico
Normativas y Certificaciones
- ✓ NFPA 70E - Seguridad eléctrica en lugares de trabajo
- ✓ IEEE 1584 - Guía para realizar cálculos de arco eléctrico
- ✓ UL Listed - Certificación de seguridad
- ✓ NEMA 4X / IP66 - Protección ambiental
- ✓ RoHS Compliant - Libre de sustancias peligrosas
Ventajas de Comprar con Colvin y Cía
- ✓ Distribuidor oficial autorizado FLIR en Chile
- ✓ Stock local con despacho inmediato a todo Chile
- ✓ Asesoría técnica especializada para instalación
- ✓ Garantía oficial del fabricante (10 años en cristal IR)
- ✓ Soporte post-venta y servicio técnico
- ✓ Capacitación en termografía y seguridad eléctrica
- ✓ Factura y boleta electrónica
Contenido del Paquete
- Ventana infrarroja FLIR IRW-4C (4")
- Kit de montaje completo (tornillos y herrajes)
- Junta de sellado de neopreno
- Plantilla de instalación
- Manual de instalación y uso
- Certificado de garantía
Inversión esencial para programas de mantenimiento predictivo en minería, energía, industria pesada y servicios eléctricos que requieren inspecciones termográficas seguras, eficientes y sin interrumpir operaciones críticas de producción.
