Cámara Acústica Ultrasónica FLIR Si2-Pro - Detección de Fugas, Descargas Parciales y Fallas Mecánicas

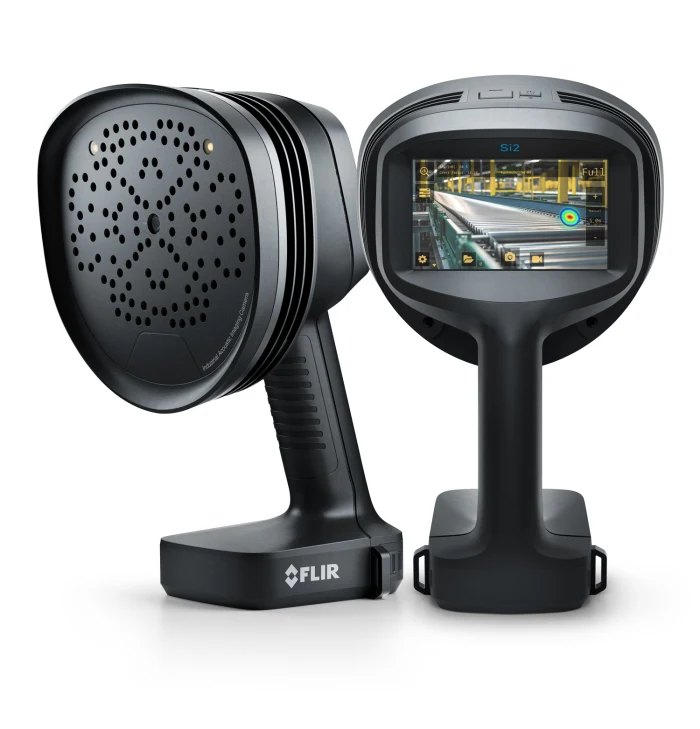

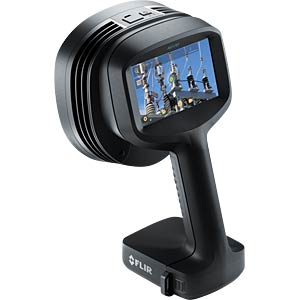

La FLIR Si2-Pro (PN: T912340) es una cámara de imagen acústica industrial de alto rendimiento que utiliza ultrasonido (2–130 kHz) para detectar y visualizar en tiempo real fugas presurizadas, descargas parciales (PD) y fallas mecánicas como rodamientos defectuosos. Su matriz de micrófonos ultrasónicos permite identificar emisiones acústicas de muy baja amplitud y localizarlas con precisión desde distancias de hasta 200 metros.

Características Principales

• Rango ultrasónico: 2 kHz a 130 kHz para detección de múltiples tipos de fallas
• Alcance de detección: Hasta 200 metros de distancia
• Clasificación automática de PD con IA: Identifica tipo y gravedad de descargas parciales
• Cuantificación de fugas: Calcula tasa de fuga y costos anuales automáticamente
• Cámara digital integrada: 12 MP para documentación visual completa
• Pantalla táctil: 5" (1280 × 720) para operación intuitiva en terreno
• Conectividad WiFi: Transferencia de datos y análisis en la nube
• Almacenamiento: 128 GB interno + USB 8 GB + nube ilimitada

Aplicaciones Profesionales

• Detección de fugas presurizadas: Aire comprimido, hidrógeno, CO₂, metano, gas natural, helio, argón, amoníaco
• Descargas parciales (PD): Inspección de subestaciones, transformadores, switchgear, líneas de media/alta tensión
• Fallas mecánicas: Detección de rodamientos defectuosos, elementos giratorios, fricción anormal
• Mantenimiento predictivo: Identificación temprana de fallas antes de paradas no planificadas
• Eficiencia energética: Cuantificación de pérdidas por fugas y cálculo de ROI

Detección de Fugas - Ahorro Energético Cuantificable

La Si2-Pro detecta fugas desde 0.0032 l/min a 2.5 metros y 0.0044 l/min a 6 metros, calculando automáticamente el tamaño estimado de la fuga y el costo anual asociado. Identifica fugas en sistemas de aire comprimido, gases industriales y refrigerantes con precisión excepcional.

Descargas Parciales - Prevención de Fallas Eléctricas

La clasificación automática basada en IA identifica el tipo de descarga parcial (corona, arco superficial, arco interno) y evalúa su gravedad, proporcionando acciones recomendadas. Detecta PD en equipos energizados sin contacto, desde distancia segura.

Especificaciones Técnicas - Medición Acústica

• Umbral de detección ultrasónica:
  • 20 kHz: –7 dB SPL
  • 35 kHz: 4 dB SPL
  • 50 kHz: 10 dB SPL
  • 80 kHz: 36 dB SPL
  • 100 kHz: 51 dB SPL
• Ancho de banda: 2 kHz a 130 kHz
• Resolución direccional: de 1° a 0.125°
• Distancia de funcionamiento: 0.3 m a 200 m
• Evaluación de gravedad: Automática con IA, incluye acciones recomendadas
• Gases detectados: Aire comprimido, hidrógeno, CO₂, metano, gas natural, helio, argón, amoníaco

Especificaciones Técnicas - Imagen y Óptica

• Cámara digital: 12 MP, color
• Campo de visión: 75° diagonal
• Resolución de video: 1280 × 720
• Frecuencia de fotogramas: Cámara 60 fps, imagen acústica 30 fps, pantalla 70 fps
• Zoom digital: 8×
• Pantalla táctil: 5" (1280 × 720) LCD TFT resistiva
• Linterna LED: 3 modos (apagado / normal / alto)
• Lector QR integrado: Para identificación de activos

Análisis e Informes

• FLIR Acoustic Camera Viewer: Análisis en la nube con acceso desde cualquier dispositivo
• FLIR Thermal Studio: Software offline con plugin para serie Si incluido
• Formatos de archivo: .nlz (datos acústicos completos) y .jpg
• Video: Hasta 5 minutos por clip (.nlz)
• Almacenamiento en la nube: Ilimitado
• Anotaciones: Etiquetas y comentarios para documentación completa

Conectividad y Almacenamiento

• WiFi: 2.4/5 GHz para transferencia de datos
• USB: Para descarga y actualización de software OTA
• Almacenamiento interno: 128 GB (SD interna)
• Almacenamiento externo: USB 8 GB incluido
• Nube: Almacenamiento ilimitado en FLIR Acoustic Camera Viewer

Fuente de Alimentación

• Entrada cámara: 12 V CC nominal (máx. 17 V CC, 3.3 A)
• Batería: Li-ion 14.4 V CC, 3.45 Ah, 49.68 Wh
• Autonomía típica: Hasta 2.5 horas
• Tiempo de carga: Aproximadamente 2 horas
• Cargador: Entrada 19–26 V CC / salida máx. 17.4 V CC, 4.8 A

Datos Ambientales

• Temperatura de funcionamiento: –10°C a 50°C
• Temperatura de almacenamiento: –20°C a 50°C (recomendado –20°C a 25°C)
• Humedad recomendada: 0–90%
• Protección: IP54 (resistente a polvo y salpicaduras)
• Seguridad: IEC 62368-1

Datos Físicos

• Dimensiones: 288 × 182 × 159 mm
• Peso cámara: Aproximadamente 1.2 kg
• Peso batería: Aproximadamente 0.25 kg
• Peso total: Aproximadamente 1.45 kg (cámara + batería)

Sectores de Aplicación en Chile

• Minería: Detección de fugas en sistemas de aire comprimido, inspección de subestaciones y equipos eléctricos críticos
• Energía: Descargas parciales en subestaciones, transformadores, switchgear, líneas de transmisión
• Manufactura: Fugas en sistemas neumáticos, detección de fallas mecánicas en líneas de producción
• Petróleo y gas: Fugas de gases industriales, inspección de equipos de proceso
• Servicios públicos: Mantenimiento predictivo de infraestructura eléctrica

Ventajas de la Si2-Pro

• ✓ Detección desde 200 metros de distancia - máxima seguridad
• ✓ Clasificación automática de PD con IA - diagnóstico preciso
• ✓ Cuantificación de costos de fugas - ROI inmediato
• ✓ Almacenamiento en la nube ilimitado - gestión centralizada
• ✓ Cámara 12 MP integrada - documentación visual completa
• ✓ Múltiples gases detectados - versatilidad total

Distribuidor Oficial FLIR en Chile

Garantía oficial del fabricante, soporte técnico local certificado, stock disponible para entrega inmediata, servicio de calibración certificada y capacitación en imagen acústica ultrasónica.

Contenido del Kit

• Cámara acústica FLIR Si2-Pro
• 2 Baterías recargables de litio-ion
• Cargador de batería con 4 cables de alimentación
• Correa para el cuello
• Maleta rígida de transporte tipo Pelican
• Memoria USB 8 GB
• Documentación impresa
• Acceso a FLIR Acoustic Camera Viewer (nube)
• Software FLIR Thermal Studio con plugin Si incluido

Inversión estratégica de alto nivel para empresas de minería, energía, manufactura y servicios públicos que requieren detección de fugas presurizadas, diagnóstico de descargas parciales en equipos de alta tensión y detección de fallas mecánicas con tecnología ultrasónica de vanguardia para mantenimiento predictivo clase mundial.
