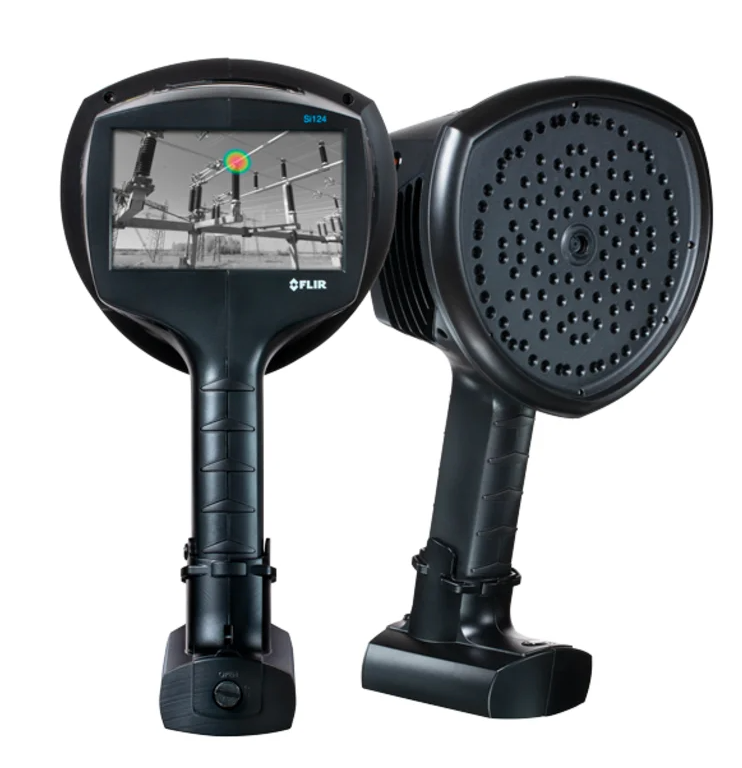

FLIR Si124 – Cámara de Imágenes Acústicas Industriales
La FLIR Si124 es una solución de diagnóstico acústico avanzada diseñada para identificar con precisión fugas en sistemas de aire comprimido y descargas parciales (PD) en instalaciones eléctricas de media y alta tensión. Mediante una combinación de 124 micrófonos MEMS y un sistema de visualización acústica en tiempo real, permite a los profesionales detectar anomalías de forma rápida, segura y eficaz, incluso en entornos ruidosos.
La cámara puede utilizarse con una sola mano, es liviana y está diseñada para integrarse fácilmente en rutinas de mantenimiento predictivo, ayudando a reducir fallas, optimizar recursos energéticos y evitar paradas no planificadas.
Aplicaciones destacadas
-
Detección de fugas de aire comprimido o vacío en plantas industriales.
-
Clasificación de descargas parciales: corona positiva/negativa, flotante, superficial o interna.
-
Estimación automática del costo energético anual asociado a las fugas detectadas.
-
Evaluación de severidad y generación de informes mediante software FLIR Thermal Studio o FLIR Acoustic Camera Viewer.
-
Inspecciones eléctricas preventivas en subestaciones, líneas de transmisión o transformadores.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Micrófonos MEMS | 124 micrófonos de bajo ruido, visualización acústica en tiempo real |
| Rango dinámico | Desde < -15 dB (frecuencia dependiente) hasta > 120 dB |
| Banda de frecuencia | 2 kHz a 65 kHz, ajustable |
| Distancia de detección | De 0.3 m hasta 130 m |
| Clasificación de descargas | Corona positiva/negativa, flotante, superficial o interna |
| Evaluación de severidad | Clasificación automática con IA y sugerencias de acción |
| Detección de fugas | Reconocimiento automático, cuantificación en l/min o CFM y costo anual |
| Pantalla | 5”, táctil resistiva, 800 × 480 px, brillo ajustable 1000 cd/m² |
| Cámara visual | Resolución 800 × 480 px, FOV 62° × 49°, 25 fps |
| Frecuencia imagen acústica | 30 fps |
| Zoom | Zoom digital 2× |
| Almacenamiento interno | 32 GB (hasta 2000 imágenes) |
| Almacenamiento externo | USB de 8 GB incluido (hasta 500 imágenes) |
| Conectividad | Wi-Fi 2.4/5 GHz, USB |
| Carga de software | Vía Wi-Fi o USB |
| Formato de captura | Imágenes fijas y video (hasta 5 minutos) |
Especificaciones de Energía
| Elemento | Valor |
|---|---|
| Batería principal | Iones de litio recargable (10.8 V, 3.35 Ah, 36.2 Wh) |
| Duración de batería | Más de 2 horas (dependiente del entorno) |
| Tiempo de carga | 4 a 6 horas |
| Batería interna de respaldo | 6 Wh (sólo para respaldo del sistema) |
| Cargador | Entrada: 19–26 VDC, Salida: 17.4 VDC, 4.8 A |
Condiciones Ambientales
| Característica | Valor |
|---|---|
| Temperatura de operación | -10 °C a 50 °C |
| Temperatura de almacenamiento | -20 °C a 70 °C |
| Humedad relativa | Recomendada: 0 % a 90 % |
Dimensiones y Peso
| Elemento | Valor |
|---|---|
| Tamaño de la cámara | 315 × 169 × 160 mm |
| Peso de la cámara | 1.08 kg |
| Tamaño de la batería | 85 × 59 × 22 mm |
| Peso de la batería | 0.17 kg |
| Peso total (cámara + batería) | 1.25 kg |
Análisis y Reportes
-
Software en la nube: FLIR Acoustic Camera Viewer
-
Software de escritorio: FLIR Thermal Studio (con plugin acústico)
-
Análisis en línea y fuera de línea con opciones de edición avanzada, clasificación de eventos y generación de informes técnicos.
¿Por qué elegir el FLIR Si124?
-
Detecta y cuantifica fugas hasta 10 veces más rápido que métodos tradicionales.
-
Ideal para entornos ruidosos donde el oído humano no puede identificar pérdidas.
-
Permite planificar mantenimientos preventivos y evitar fallas catastróficas.
-
Aumenta la vida útil de los compresores y reduce el consumo energético.
-
Herramienta portátil, robusta y fácil de operar con una sola mano.
